磁性翻板液位計是由主體、磁浮子、傳感器、變送器和翻板指示器五部分組成。其工作原理是以主體內的磁浮子隨液位的升降而同時吸合傳感器內相應位置上的干簧管。從而使傳感器內的總電阻(或電壓)發生相應的變化，然后通過變送器將電阻(或電壓)的變化轉換成4～20mA·DC的標準電流輸出，再由我廠專門配套生產的XMT系列數字液位控制儀顯示液位和設定上、下限報警，實現液位的位式控制或調節。此外與我廠生產的XMGA光柱數字顯示調節儀配套，顯示更為直觀。或者與其它可以接受4～20Ma·DC信號輸入的任何顯示儀或調節器相配套，實現對液位的遠距離顯示、位式控制、斷續或連續的PID調節。

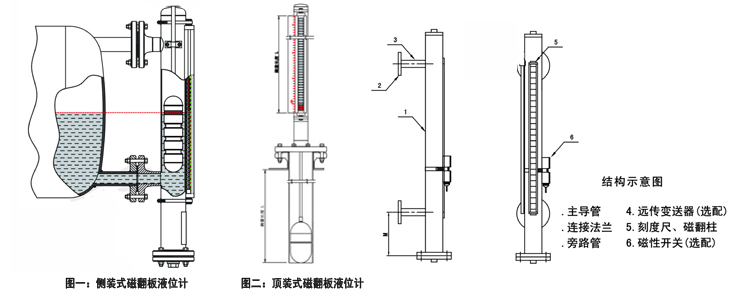

    側裝式磁翻板液位計是以浮子內磁鋼驅動雙色薄片的翻轉來指示液位的一種新型儀表。主體內磁浮子隨液位的升降而上下運動，同時驅使主體外指示器內的雙色薄片翻轉，有液位時轉示紅色、無液位時轉示黑色。紅色和黑色色帶的界線即代表液位高度。在指示器左側配有醒目的刻度尺。從而使液位的指示顯得更加清晰。

磁性翻板液位計適用范圍：

    磁翻板液位計是*常用的側裝式磁浮子液位計,適用于工作壓力低于2.5 MPa,工作溫度低于200℃的液體介質的液位測量。

    通用型磁翻板液位計適合容器內液體的液位、界位的測量，除現場指示，還可配遠傳變送器、報警（控制）開關，指示功能齊全。指示新穎，讀數直觀、醒目，觀察指示器的方向可根據用戶需要改變角度。測量范圍大，不受儲槽高度限制，指示機構與被測介質完全隔離，因而密封性好，可靠性高，使用安全。結構簡單，安裝方便，維護費用低。

側裝式磁翻板液位計基本差數：

環境溫度：-10～50℃

介質溫度：≤80℃，也可制作成≤480℃

輸出信號：4～20mA·DC

供電電源：24V·DC±5%

測量精度：L=500～1000mm≤±1.5%FS

          L＞1000 mm≤±1.0%FS

負載電阻：0～750歐姆

防爆標志：ibIICT5

其余差數和XT-UHZ-1磁浮子液位計相同

測量范圍L_D：200～15000mm

磁性翻板液位計L1：與介質的比重及浮子的材質有關，詳見下表

D：￠52～￠83：￠115～￠200(視壓力而定)

測量精度：±10mm   介質溫度：≤80℃，也可制作成≤480℃

介質比重：≥0.4   介質粘度：≤0.02Pa·S

連接法蘭：

注：HG20595-97我廠液位計選用FM面 當液位計安裝受環境影響。空間位置L1＜300，訂貨時應明顯提出。

側裝式磁翻板液位計使用維護說明
使用:
1.配套儀表及附件詳細內容具體見相應儀表附件說明書。
2.為防止遠輸或搬遠過程中浮子上下移動造成損壞，特用液位計出廠配套的校正磁鋼在主導管外側（貼有彩色標識）將磁性浮子吸住。所以在收到產品或安裝后，請將校正磁鋼取下，以便浮子能隨液位上下移動，使用前若磁翻柱翻轉顏色不一致，可用校正磁鋼將其有吸順，儀表即可正常工作。
3．液位計安裝完畢后，需用磁鋼進行校正，對磁翻柱導引一次，使零位以下顯示有紅色，零位以上顯示為白色。
4．液位計可根據用戶需要配加熱夾套或電伴熱裝置,如用戶訂貨時沒有選擇該選項,而在安裝后自行采用伴熱管路時,必且自配伴熱裝置產生的溫度不能超過液位計的額定溫度。
5.液位計投入遠行時，應先打開上引液管閥門，然后，漫漫開啟下引液管閥門，讓液體介質平穩地進入主導管，避免液體介質帶著浮子急速上升，造成磁翻柱翻轉失靈或翻亂（若遇此現象，可用磁鋼重新校正）。
維護
1．液位計筒體內不應有固體雜質和磁雜質進入，以免對浮子造成卡阻及減弱浮力。
2．根據介質情況，可定期清洗主導管，清洗管內沉積雜質。
3．對液體進行清洗或更換浮子時，打開排污法蘭，在裝入磁性浮子時，應注意重端帶磁性一端向上，不能倒裝！
4．對低溫型及液化氣專用型產品，液位計主體采用真空夾套保溫，安裝使用過程中注意不要把夾套破壞，以免影響產品質量。

磁性翻板液位計選型：
